인장,압축,굽힘시험 소프트웨어

만능재료 시험기 소프트웨어

만능재료 시험기 소프트웨어 구성

인장,압축,굽힘 시험으로 구성되어 있고 각 시험별 파일은 마법사 형식으로 진행되면 매크로를 작성하여 시험을 쉽게할수 있다.
각 시험별 입력된 내용은 다음시험에 적용하여 사용한다.
각 시험별 특수 시험은 항목을 추가하여 새로운 시험을 만들수 있다.
특징: 소프트웨어는 마법사 식으로 구성되어 있어 소프트웨어 조작이 간편하다. 여러가지 그래프형태를 출력하여 데이터 비교가 용이하다.

개요 • 사양

높은 정밀도를 나타내며 합리적인 비용에 고 하중을 다양한 물리적 성질(비금속, 금속 등)을 측정할 수 있다. Grip(Jig)만 교환하여, 다양한 시험이 가능하며, 강한 구조를 갖고 구체적인분석 처리하는 (응력, 힘, 지구력) 시험이 가능하며, 인장(Tensile), 압축(Compression), 굴곡(Flexure), 박리강도(Peeling),정하중(Constant Load)시험 등 Servo Motor시스템과 고성능 감속기를 사용하여, 정밀하고 정확한 위치 길이 및 속도를 충족 시켰다. 시험결과를 컴퓨터 Program 분석 처리하여, Data를 PC로 저장 및 출력 할 수 있는 시스템으로 구성되어 있다.

Technical Details

Operation System Windows7,Windows8,windows10 (PC 프로그램)
용량 10kg ∼ 100000㎏․f
분해능 1/10000
하중측정방식 LoadCell 측정방식
길이측정방식 Drive control system
속도측정방식 Servo Drive
최소 변위 표시 단위 0.001㎜
시험속도 0 ~ 1000㎜/min
인장압축거리 800㎜ (시료에 따라 변경 됨)
전원 AC220V, 1ø, 60Hz
본체크기 1100W x 800D x 2100H(㎜) (시료에 따라 변경 됨)
부속장치 인장, 압축, 굽힘지그 및 특수제작 지그
Option 비금속 신율계 (Extension meter) 및 영상처리(비디오신율계)신율계

※ 상기제품은 품질향상에 따라 모델 및 모양이 변경될 수 있음.

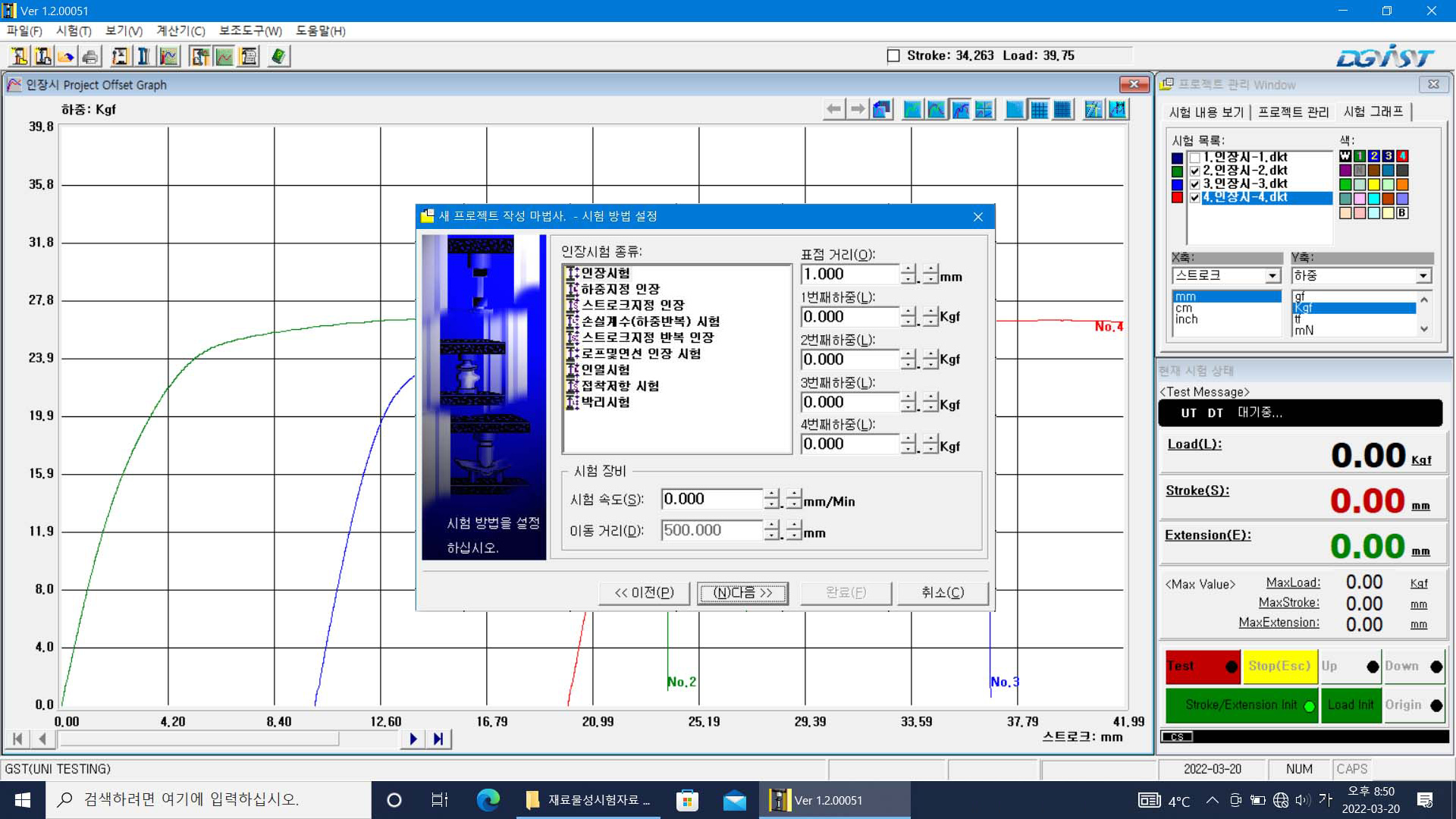

인장시험

내구성시험
인장시험은 기본적인 인장시험및 특수시험으로 구성되며 그밖의 사용자 요구사항은 각 시험별 프로젝트를 만들어 세부시험(인장,압축,굽힘)선택할수 있게 구성되어 있다.
그외 사용자가 요구하는 특수한 시험은 항목을 만들어 업데이트가 가능하며 커스터마이징이 용이하게 구성되어 있다.
  • - 성적서출력 미리보기
  • - 그래프 확대,축소
  • - 항복점 자동계산
  • - 파단점 자동감지및 자동리턴
  • - 영상처리를 통한 지능형소프트웨어
  • - 사용자가 임의로 항복점을 선택기능
  • - 쉬운 환경설정 파단을 감지하는 기능과 여러가지 시험전 체크항목을 별도구성하여 접근성이 용이하다.
  • 데이터
  • X축: 연신율,연신거리,시간, 스트로크, 토르크 등
  • Y축: 하중,응력
  • 단위: 다양한 단위(g,kgf,PSI,N,kN 등)

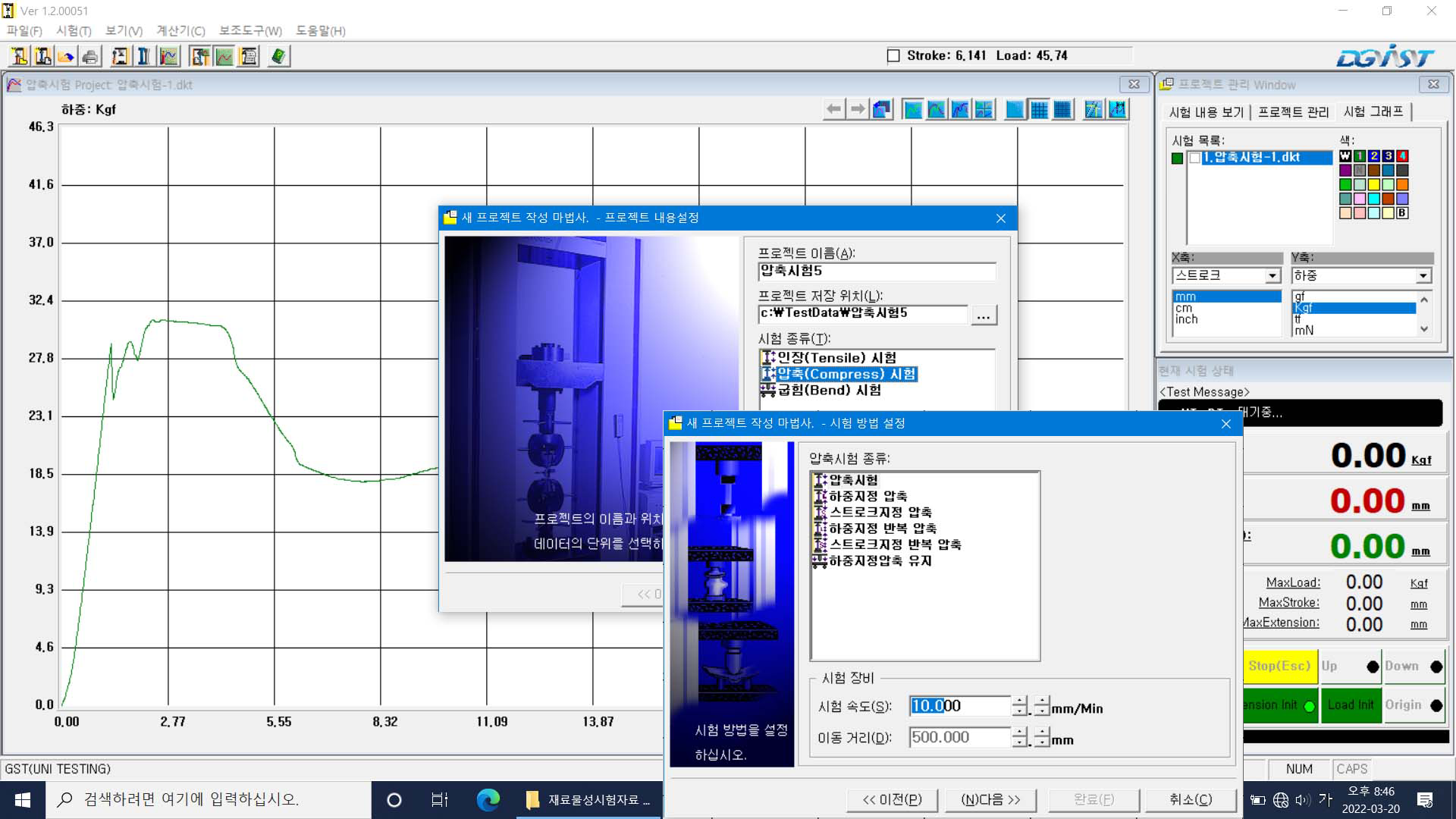

압축시험

압축시험 기본적인 압축시험및 특수시험으로 구성
  • - 여러가지 형태의 그래프 출력기능
  • - 그래프 자동 확대 축소 시험중 일정범위를 유지 시켜주는 그래프 줌기능
  • - 실시간 최고하중 및 현재 하중을 출력한다
  • - 그래프 색상 변경기능
  • - 텍스트 파일로 데이터 전환 기능

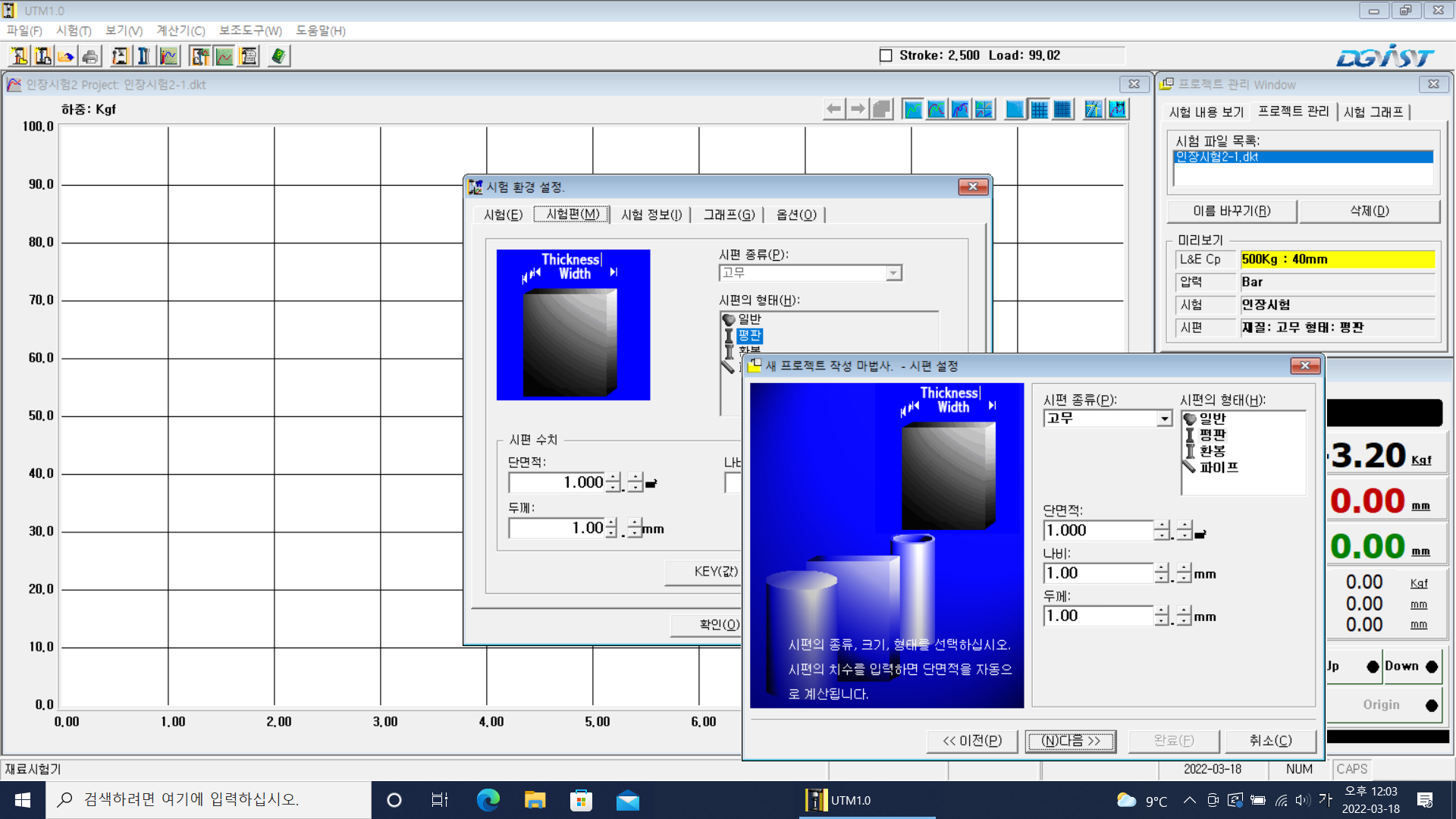

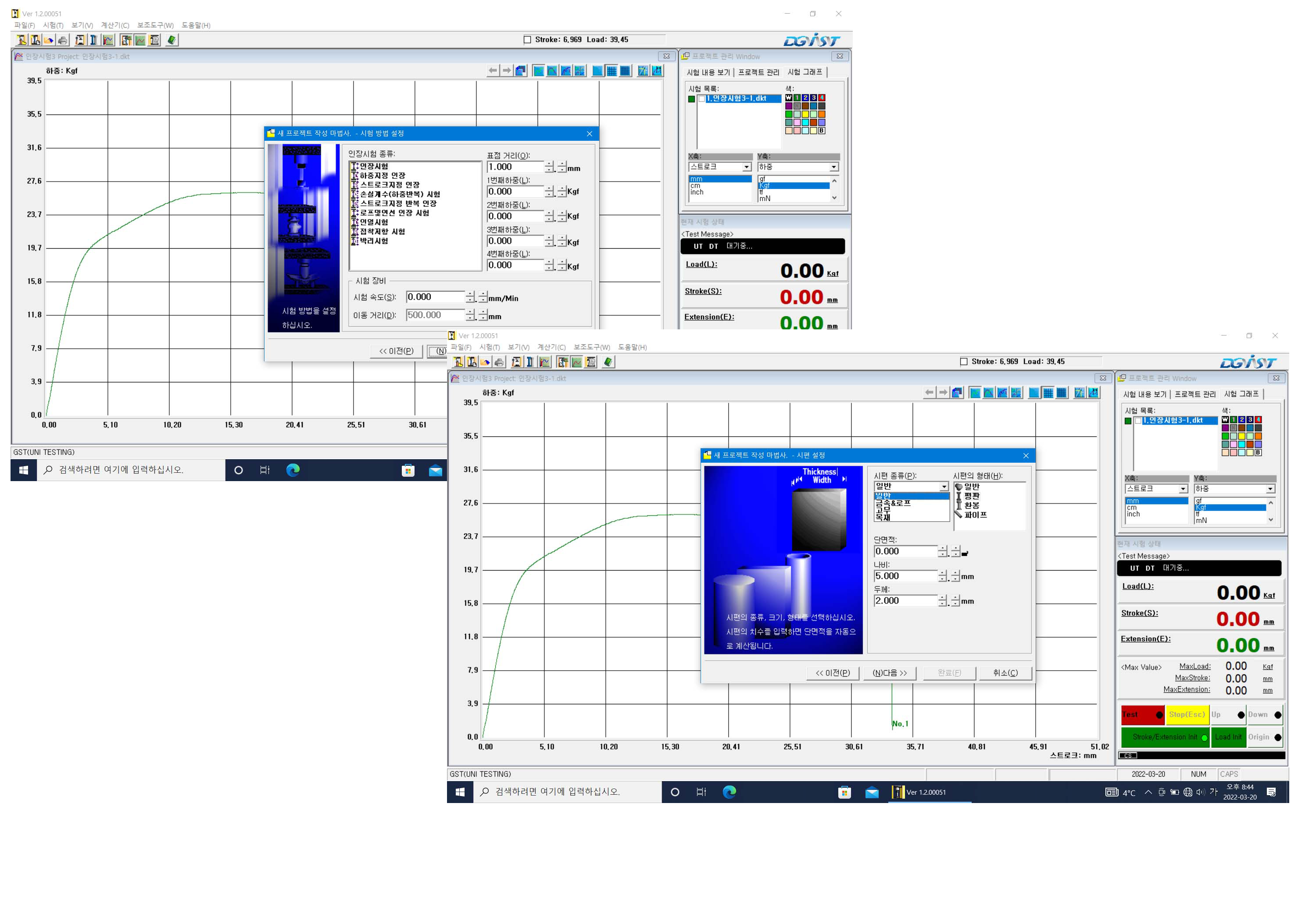

단면적 자동계산및 공식만들기

  • - 시편의 종류에 따른 자동 단면적 계산기능 (자동으로 단면적을 계산하여 로그파일로 저장된다.)
  • - 특수한 시편에 대한 단면적 공식만들기 기능 (사용자가 직접 수식을 만들어 사용할수 있다.)
  • - 성적서 미리보기 기능

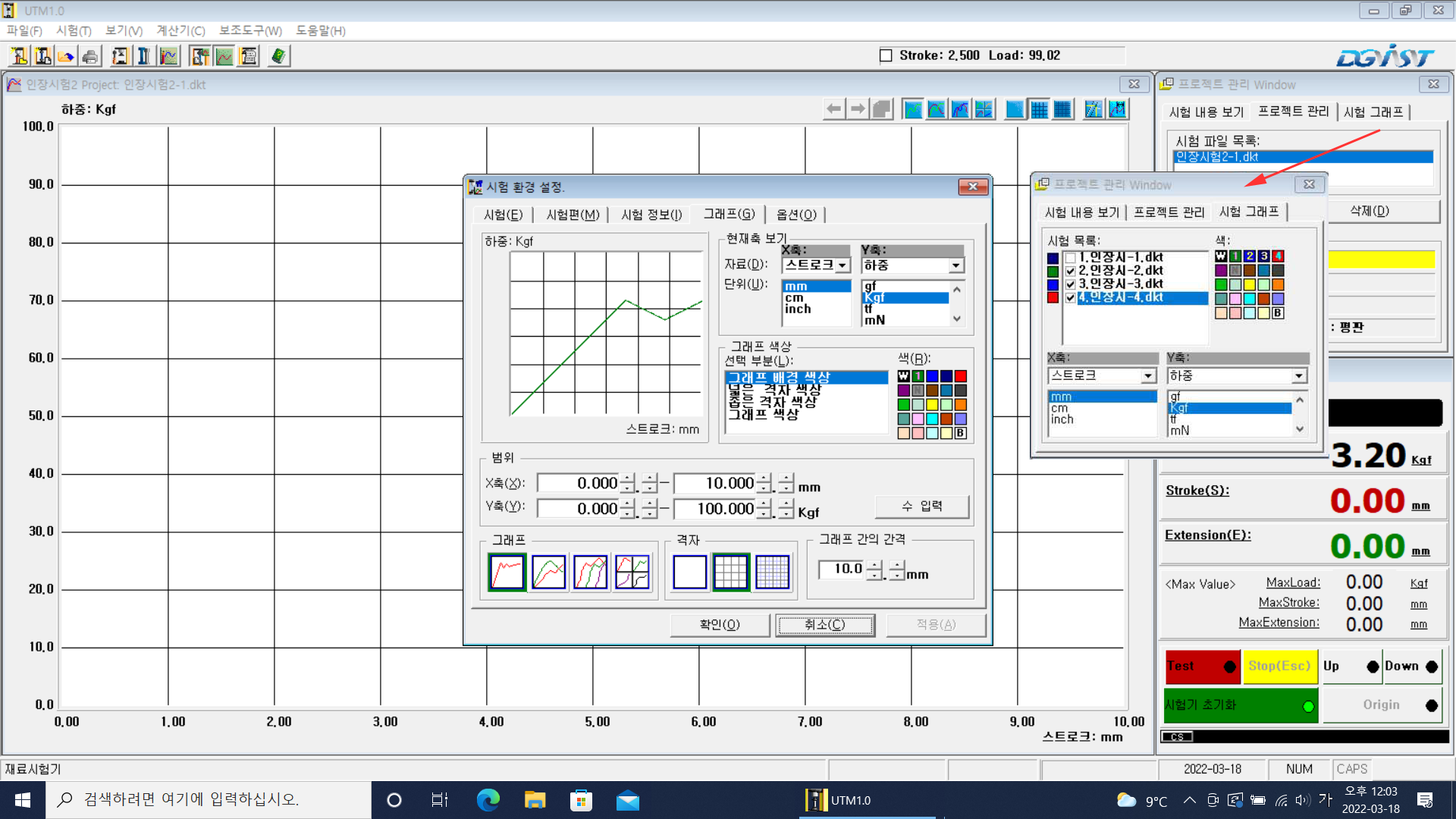

다양한 환경설정기능

  • - 다양한 단위변경및 색상변경기능
  • - 시험중인 데이터를 다양하게 화면출력기능
  • - 프로젝트 관리 기능
  • - 무한 로드셀 추가기능
  • - 무한 신율계 추가기능
  • - 교정 기록파일 저장 기능
  • - 교정기능
  • - 제품납품시 시스템 정보 저장기능

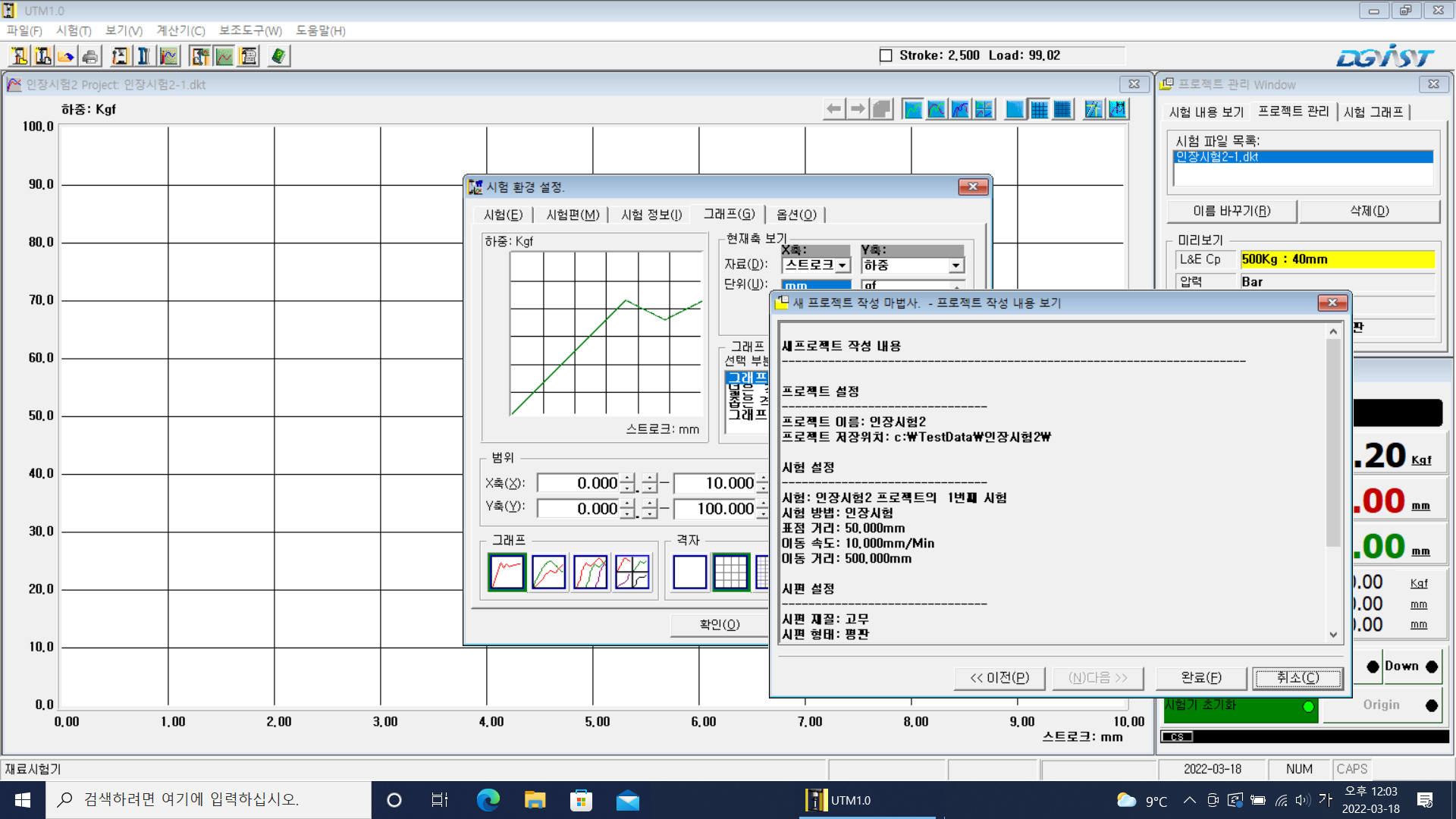

시험환경 설정기능

  • - 수식 입력기능 기본적인 공식외 사용자와 시험조건에 맞는 수식을 입력할수 있다.
  • - 다양한 화면 제어기능
  • - 여러가지 그래프 출력기능

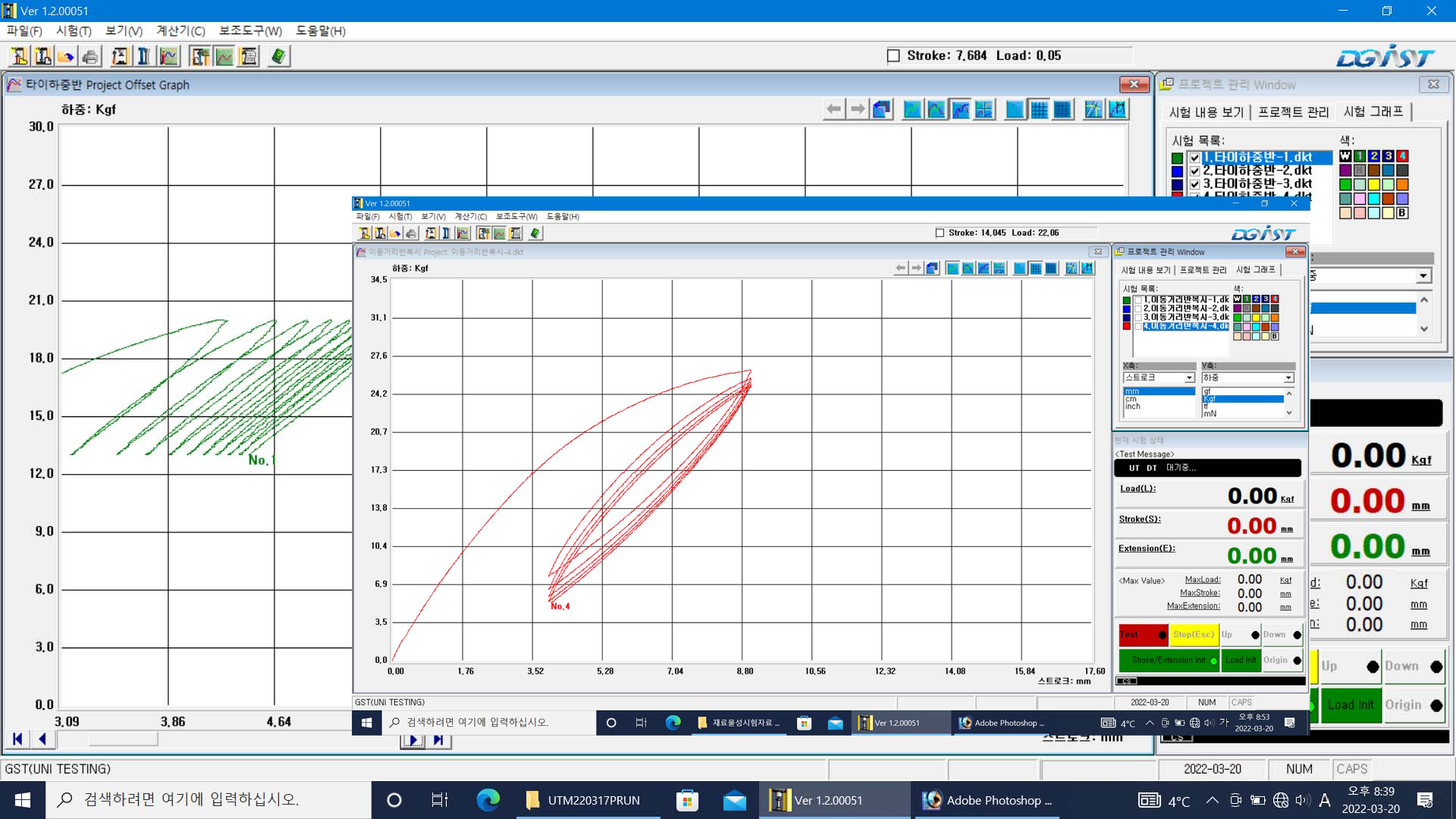

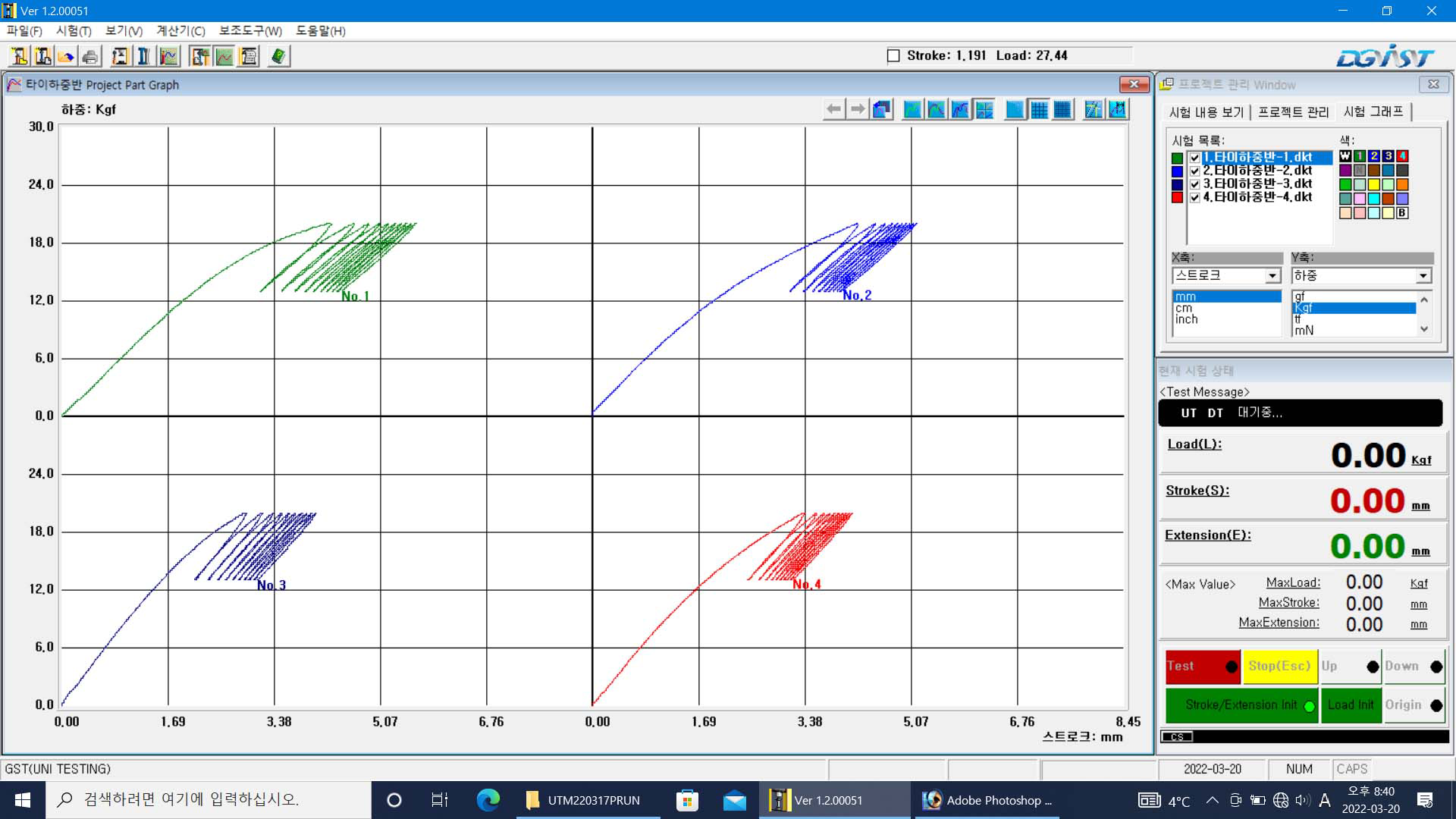

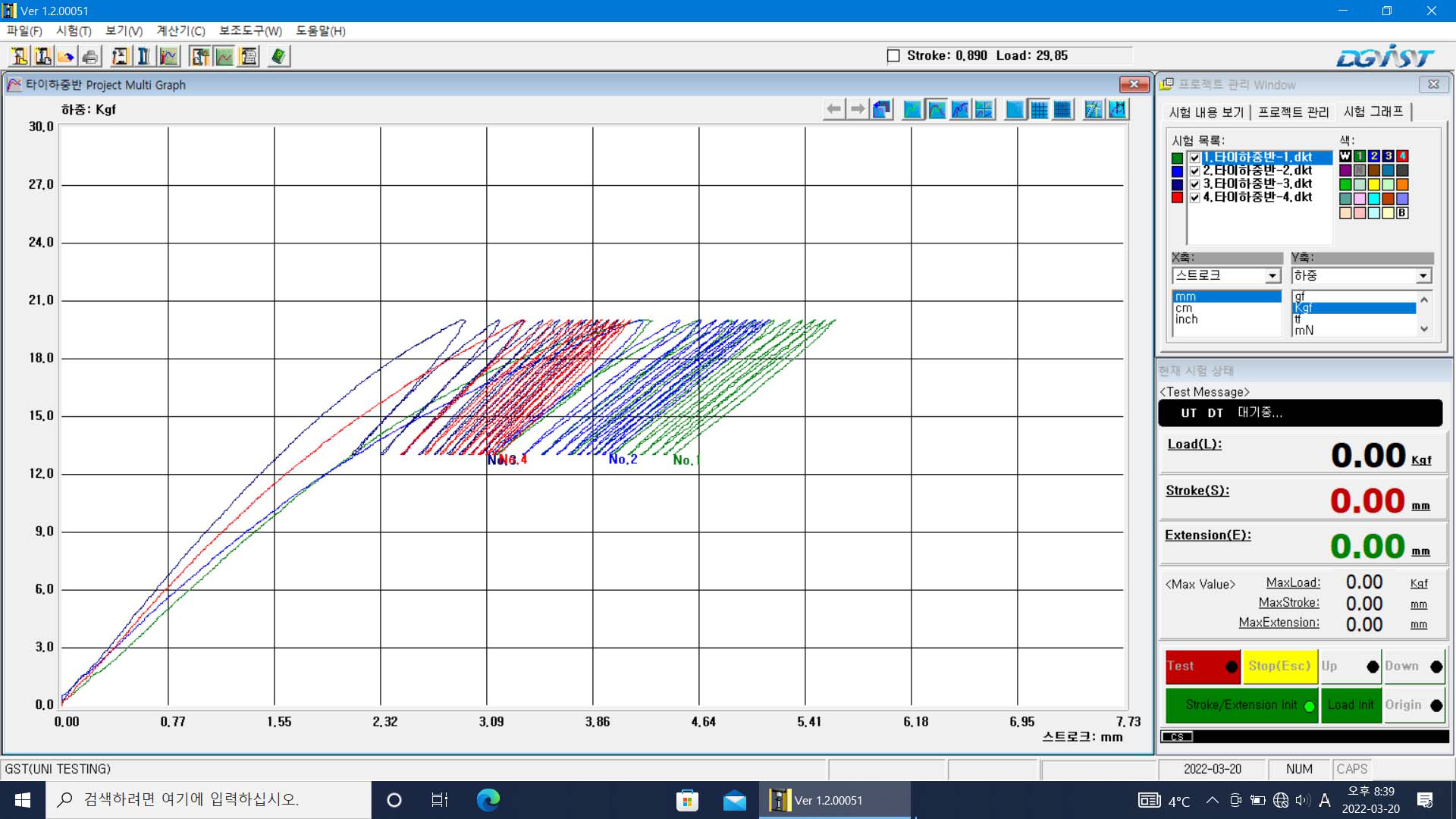

반복시험,피로시험

  • - 하중지정에 의한 반복시험
  • - 스트로크 지정에 의한 반복시험
  • - 피로시험
  • - 시험중 일정범위를 유지 시켜주는 그래프 줌기능
  • - 그래프 자동 확대 축소
  • - 실시간 최고하중 및 현재 하중을 출력기능
  • - 텍스트파일 및 엑셀파일 자동저장기능
  • - 시스템 정보 저장기능
